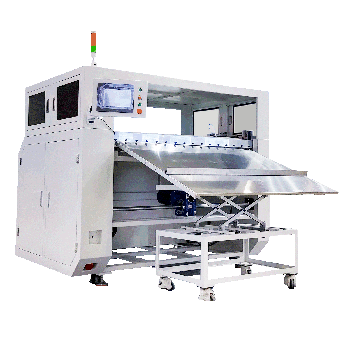

低粉尘半固化片裁切机 CJ-2200

主要用于PCB行业中半固化片的开料、分条裁切

性能优势：

1.依据PP特性，通过加热烘边原理，降低切口处粉尘产生；

2.采用红外加热，能量通过程序可控制，针对不同类型的PP采取不能类型的参数，已达到最佳低粉尘效果；

3.独特式的缓冲结构，使材料牵引容易；

4.悬挂式原料架，易于待料板车及吊车入料；

5.收料堆栈台附可通过气压控制升/降高度；

6.自动调刀。

产品特点：

1.本方案及装置，通过红外灯管加热技术，使分切刃口处的半固化片在极短的时间内软化但不固化的情况下进行裁切；刃口整齐

平整、没有粉尘、玻璃丝掉落。

2.本装置采用先进的伺服控制系统，裁切精度高，能够解决机器在高速运转情况下定长计量差的问题。

3.采用PLC控制，并对所有的工艺参数打包，使用过程中可以通过触摸屏设置不同型号的PP料，系统会自动调出配套参数；操作人

员设定好裁切的尺寸、裁切数量以及裁切的速度，机器自动进行裁切，操作过程非常简单，节省人力资源成本提高生产效率的同时

保证了员工的身心健康。

Specitications规格参数
序号	项目	技术、参数
1	裁切长度（经向）	50 mm～1200 mm（可调）（可同时切成片状）
2	分条宽度（纬向）	200～1270 mm（可调）（可同时切成片状）
3	裁切厚度	0.03 mm～0.3 mm
4	裁边效果	切口边缘无发白、分层、打折、烧焦碳化现象；切口整齐、无明显粉尘
5	加热方式	红外加热
6	走料速度	≤50 m/min
7	冷/热裁切次数	35刀/18刀每分钟（裁切2116长度300mm计算）
8	收料台高度	可调
9	气源要求	5～8kg/cm2
10	电源要求	三相五线制电压AC380；频率50 Hz ；电流≤40A
11	平均功率	≤7kW
12	裁切精度	长度方向：±1 mm/m 宽度方向：±1 mm/m 对角线方向：±1 mm/m
12	裁切精度	长度方向：±1 mm/m 宽度方向：±1 mm/m 对角线方向：±1 mm/m
13	外形尺寸	L2500W2200H1700mm（含收料台）
14	设备重量	2000kg
15	环境温度	22 ℃±2 ℃
16	环境湿度	50%RH ±5% RH
