低阻测试装置J-RAS RTm-100

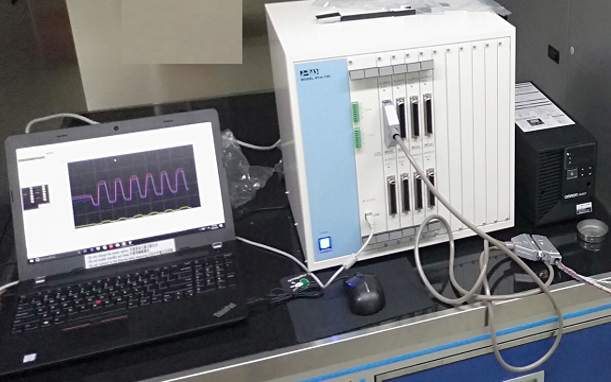

J-RAS RTm-100低阻测试装置
设备简介：
本设备可结合热油试验机及各式冷热冲击试验机，如在高低温环境冲击下在线测试是否会发生断裂或脆化
的情况，并且透过此测量系统进行相关试验规范条件设定，并且可实时分析微电阻值变化。产品广泛应用
于汽车板、通信板、电缆线、继电器等测试和监控。
性能优势：
采用双绞线电缆来降低测量电缆上的外部干扰。
独家设计的测量回路，回路不使用机械式的继电器，减少机械误差。
在每个测量板上都有一个自检回路，可对测量到的阻值进行自检比对判断。
|
Specitications规格参数 |
|||||
|
硬体项目 |
规格·性能·其他 |
||||
|
框 |
型式 |
RTm-100/96-n (n:Channel数) |
RTm-100/240-n (n:Channel数) |
||
|
筐体型式 |
96CH 型(最大4计测组合) |
240CH型 （最大10计测组合） |
|||
|
筐体寸法 |
265Wx330.3Dx405H(突起部除外) |
417.4Wx330.3Dx405H(突起部除外) |
|||
|
重量 |
大约 15kg（4计测组合实装时） |
大约20kg（4计测组合实装时） |
|||
|
|
|||||
|
最 |
计测范围 |
印加电流（AC） |
印加电流（DC） |
||
|
200KΩ |
/ |
/ |
＜400Ω |
@25μA |
|
|
20KΩ |
/ |
/ |
＜40Ω |
@25μA |
|
|
2KΩ |
＜2Ω |
@25μA |
＜4Ω |
@250μA |
|
|
200Ω |
＜200mΩ |
@25μA |
＜400mΩ |
@2.5mA |
|
|
20Ω |
＜20mΩ |
@250μA |
＜40mΩ |
@25mA |
|
|
2Ω |
＜2mΩ |
@2.5mA |
/ |
/ |
|
|
200mΩ |
＜200μΩ |
@25mA |
/ |
/ |
|
|
20mΩ |
＜20μΩ |
@25mA |
/ |
/ |
|
|
计 |
印加电流 |
16bits⊿∑AD转换器/CH ；范围内±0.4% (F.S.) ；<200mΩ: ±1% (F.S.) |
|||
|
印加电压 |
16bits⊿∑AD转换器/CH ；范围内±0.4% (F.S.) ；<200mΩ: ±1% (F.S.) |
||||
|
控 |
输入电流的开/闭 |
当诊断到电阻NG时印加电压自动停止（此功能可以手动选择关闭） |
|||
