JSW日钢MEIKI名机真空整平机MVLP500/600-IIW
JSW日钢MEIKI名机真空整平机MVLP500/600-IIW

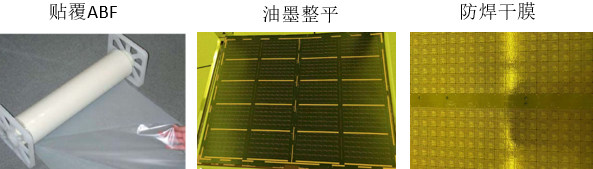

主要用途：油墨整平、防焊干膜贴覆、ABF贴覆、RCC-ABF贴覆等。

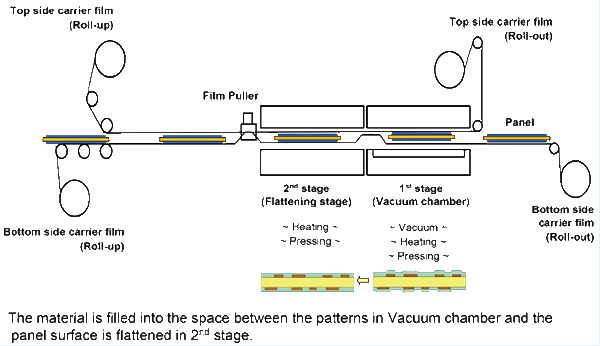

通过PET膜，把样品输送到腔体内，经过第一段抽真空把腔内及板子与干膜（油墨）之间的空气抽走，
再利用充气加压腔内气囊，使干膜/ABF（油墨）完全贴附于板面；然后输送到第二段，经设定好的
压力的整平，以达到理想效果，最后到第三段降温并取出。
|
Specitications规格参数 |
||
|
项目 |
规格 |
备注 |
|
真空段 |
||
|
成型压力 |
max1.0MPa |
|
|
成型温度 |
常温～180℃ |
|
|
温度精度 |
±2.5% at设定温度 |
保证范围60～180℃ |
|
成型尺寸 |
520*620*3mm |
标准尺寸 |
|
腔内到达真空度 |
4hPa以下/15秒 |
|
|
整平段 |
||
|
总加压力 |
15.7～645kN |
|
|
表面压力 |
max2.0MPa |
尺寸为520*620mm时最大加压力 |
|
成型温度 |
常温～150℃ |
|
|
温度精度 |
±2.0% at设定温度 |
|
|
热盘精度 |
铅条 测试 15um以下 |
φ2mm铅条，仅热盘，不带钢板 |
|
成型尺寸 |
520*620*3mm |
|
|
整 机 |
||
|
膜传送量 |
单次850mm |
|
|
膜传送速度 |
60～180mm/sec |
速度可变 |
|
膜传送精度 |
±1mm |
60mm/sec |
|
总线 |
950±10mm |
入口出口 |
|
机器尺寸 |
4195*2370*1990mm |
|
|
机器重量 |
6.8T |
|
|
加热器功率 |
6kW(3kW*2面） |
真空段 |
|
12kW(6kW*2面） |
整平段 |
|
|
真空装置功率 |
1.8kW |
|
|
液压装置输出 |
2.2kW |
真空段 |
|
3.7kW |
整平段 |
|
