项  目

规  格

备  注

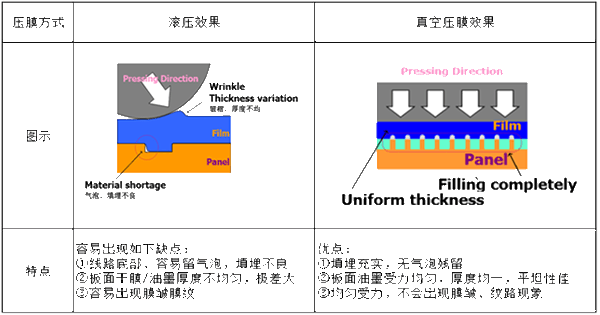

真空压膜

成形压力

Max 1.0MPa

成形温度

Max 180℃

温度精度

±2.5% at 180℃

保证范围60~180℃

成形尺寸

510*600*3mm

热盘内到达真空度

< 4hPa/15sec

搬送膜

尺寸(直径*宽)

Max φ250*570mm

芯管内径

φ76.2mm(3 inch)

机器整体

膜输送量

单次665mm

输送速度

60~180mm/sec

速度可变

输送精度

±1mm

60mm/sec

总  线

950mm±10mm

包括入口出口在内

机器尺寸(长x宽x高)

3165mm*1310mm*1700mm

最大宽度2660mm

安全门、控制盘门打开时

机器重量

约2.8T

加热器电力

6kW(3kW x 2面)

真空装置电动机输出

1.8kW

日本BUSH制BA100B

油压装置电动机输出

2.2kW

大金工业制ecorich R

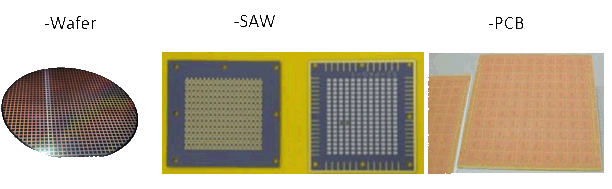

应用

液压油体积

0.12L(Formblin Y LVAC 25/6相当)

真空泵用

10L(ISO VG32 相当耐磨油)

液压泵用

电  源

电源变压器:AC380V±10%,3相,50Hz

(贴膜机:AC200V±10%,3相,50Hz)

总 功 率

13kW

压缩空气量

3Nm³/hr at 0.6MPa

干空气
